一、产品参数

1、尺寸：530(L)mm*406(w)mm*482(H)mm

2、材质：碳钢板 钢化玻璃。

3、工作频率：920～925MHz。

4、通信规约：符合ISO15693通信标准。

5、读取距离：0～30cm（依标签和环境而有所差异）

6、工作电压：AC220V±10％

7、 功耗:  40W

8、通讯接口：USB*3,RJ45

9、 重量：25kg（含外包装）

10、工作温度：－10℃～＋55℃

11、集成工控主机：CoreI5-3317U  CPU    4G内存、128G固态硬盘。 Win 7 专业版

12、显示器：21.5寸电容触摸屏  、分辨率 1920*1080 。

13、读卡器：全协议读卡器

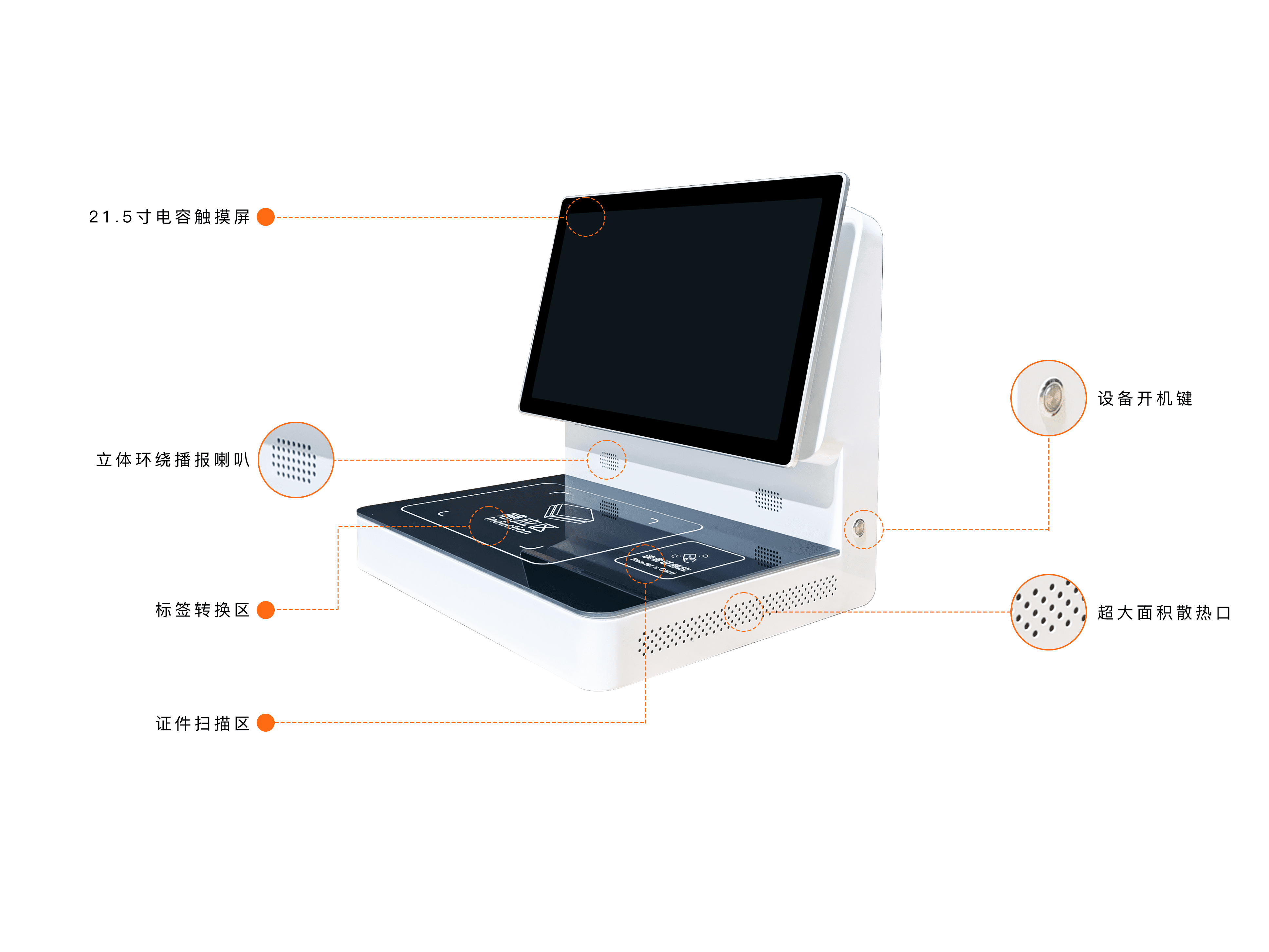

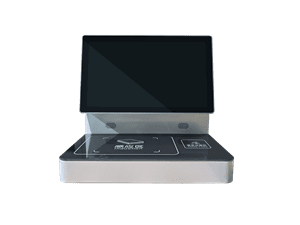

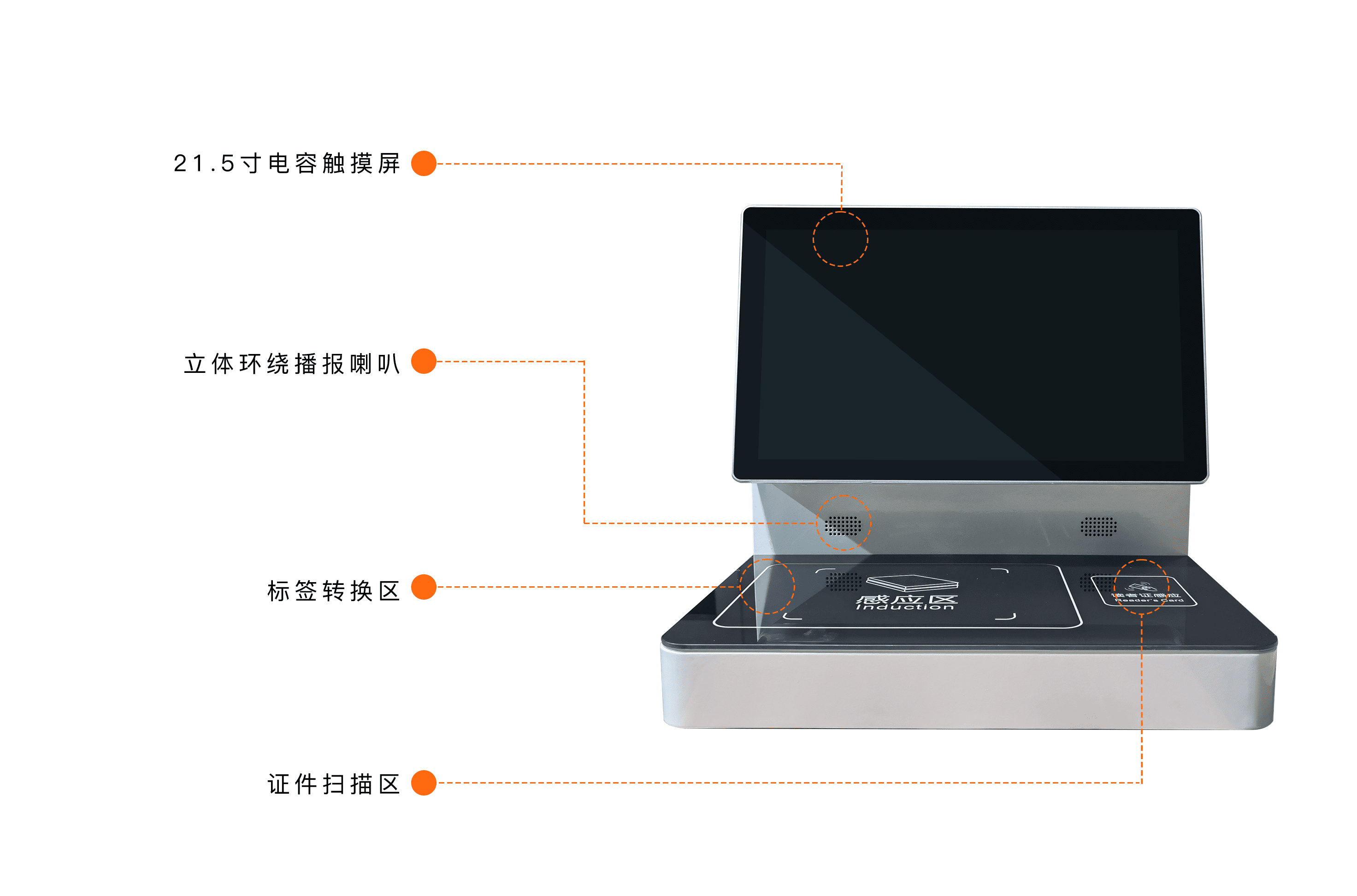

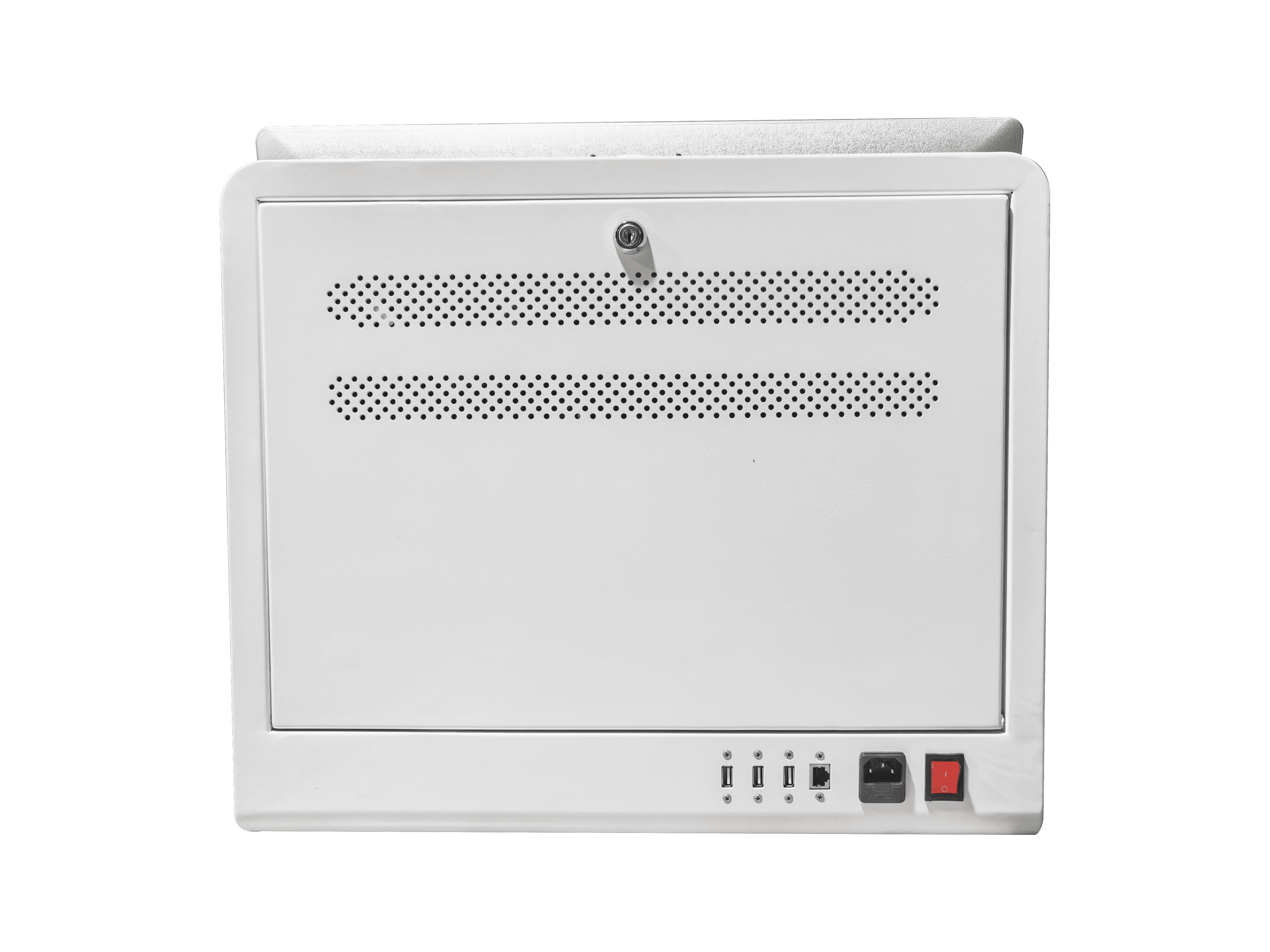

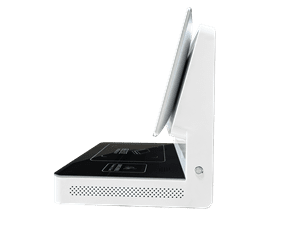

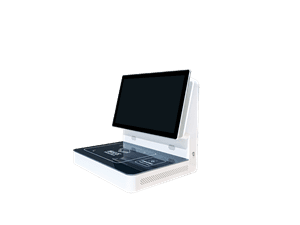

二、产品图片

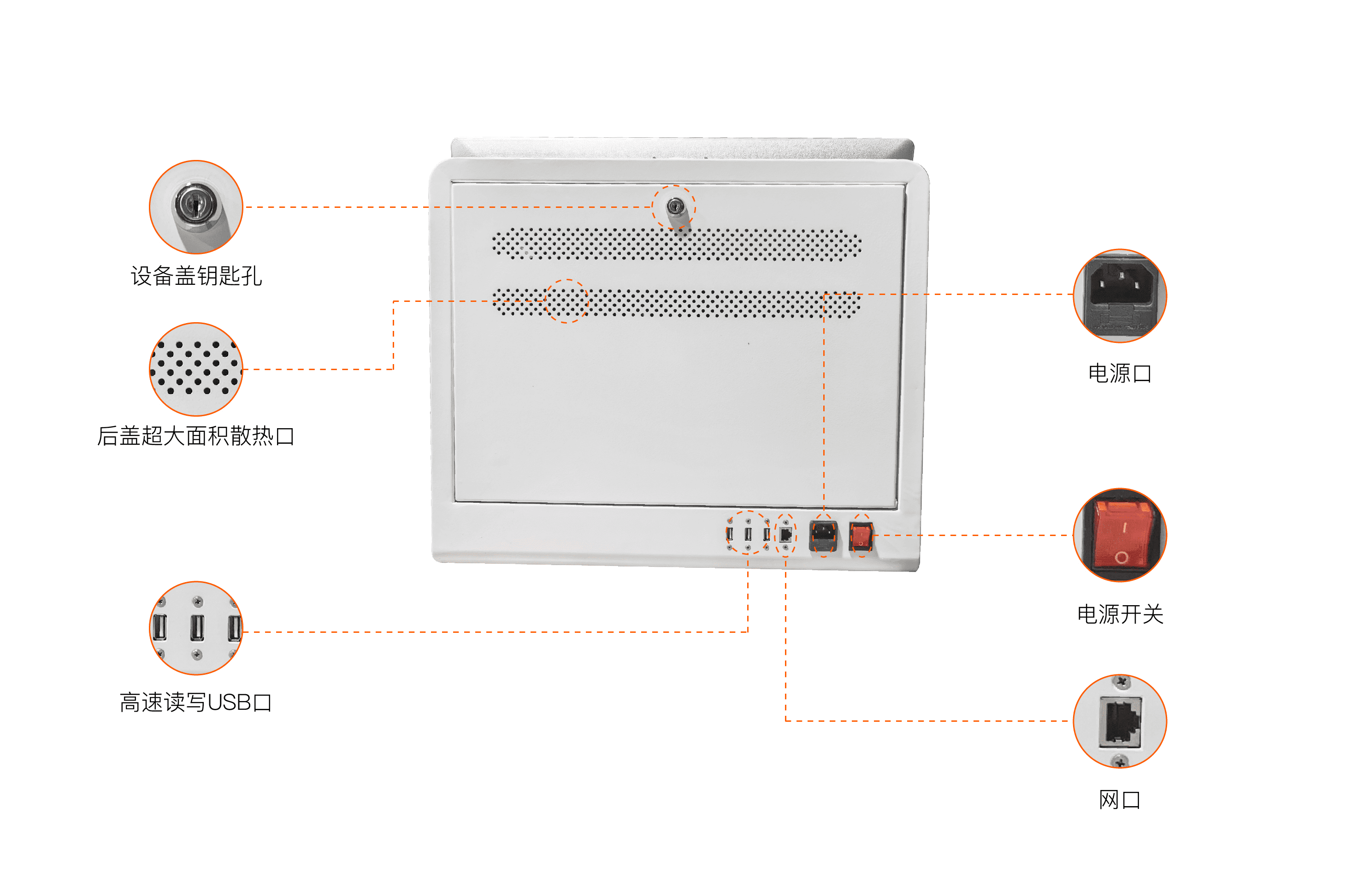

三、产品电气索引图

四、产品维护

4.1使用环境注意事项

1．工作环境温度范围-20℃≤t≤50℃，工作环境湿度范围10％至90％RH；

2．避免在高温、低温等环境下使用；

3．远离墙弱电井，大型变压器环境；

4．环境温度过高或散热条件不好时，应注意不要长时间开屏使用；

5．带屏设备，可将主机设置定时开关机，避免长期开机，显示屏老化。

4.2开关机注意事项

1．开机：确认输入电压是否是220v,在是插上插头，再是计算机开机按钮按一下，开机。

2．关机：首先正确的关闭计算机；在是关闭电源开关。（先关电源，后果严重，会损坏计算机。）

3．开关机时间隔时间要大于1分钟；

4.3清洁注意事项

1．定期清洁维护：显示屏、工控主机、设备外壳长时间暴露在室内环境时间长了，屏幕上，各个模组上会累积较多的灰尘以，这需要定期、及时地清洗以防影响观看效果；

2．如清洁模组表面，请使用软毛刷，轻轻刷拭。禁止使用任何液体物质清洗表面，否则漏电损坏；

4.4设备维护内容

该设备将天线与读写模块集合成一个装置，用于标签读写。当该程序出现问题时，先用demo软件测试能否与读写器建立连接，如果能则表示硬件无故障，需要对软件进行检查数据库配置、端口号配置是否正常。如果不能则表示硬件出故障，检查端口连接是否正常，通过更换电脑、更换串口线、更换标签转换设备，逐一排除。

4.5常见故障排查
