产品参数：

1、尺寸：543mm*638mm*1398mm（长*宽*高）。

2、材质：钣金，亚克力，钢化玻璃，不锈钢无缝拉手。

3、工作频率：920～925MHz。

4、通信规约：符合EPC GEN2和ISO18000-6C通信标准。

5、显 示 器：21.5寸电容触摸屏、分辨率：1920*1080。

6、集成工控主机：CoreI5-3317U  CPU    4G内存、128G固态硬盘。

7、整机续航时间：大于7小时（整机满载工作状态）。

8、整机充电时间：小于6小时。

9、通讯方式：RJ45、WiFi（符合IEEE802.11g标准。

10、盘点手柄：红外触发读取模式，触发距离10cm，RFID识别距离0~50cm。

11、充电电压：DC19V/9.47A。

12、车载档案存储：50mm可存储18盒。

13、重量：65kg（含外包装木箱）。

14、设备接口：RJ45网口；WIFI。

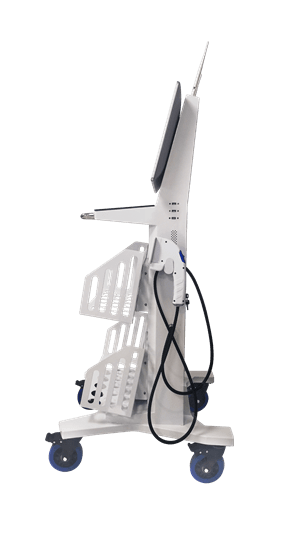

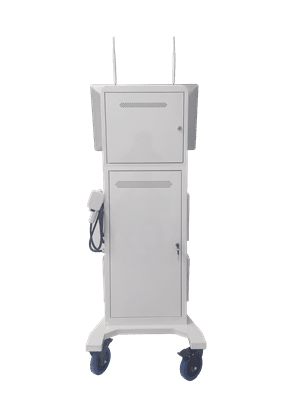

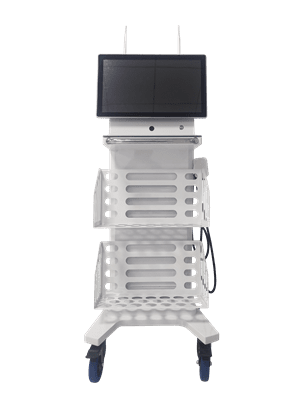

二、产品图片

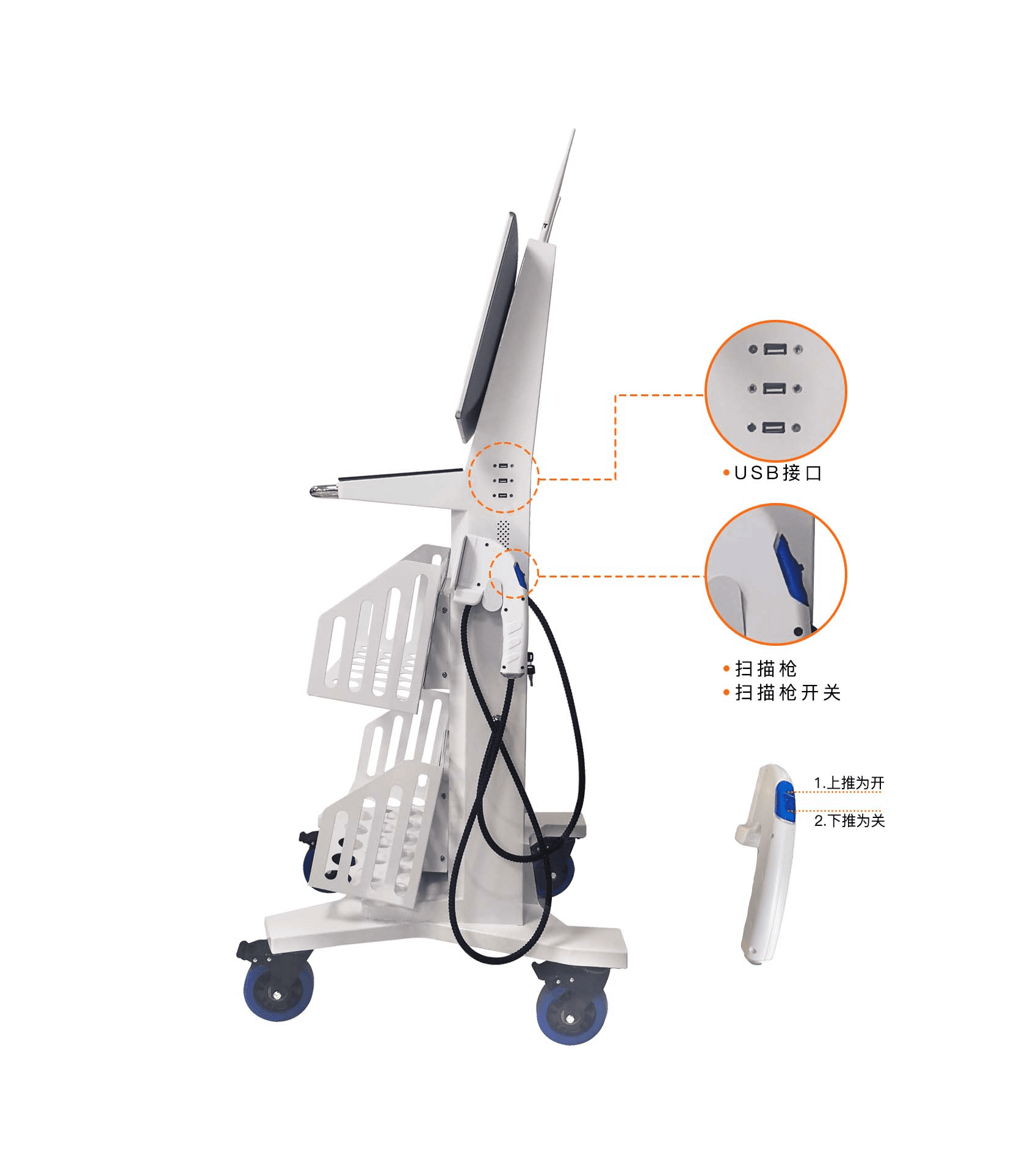

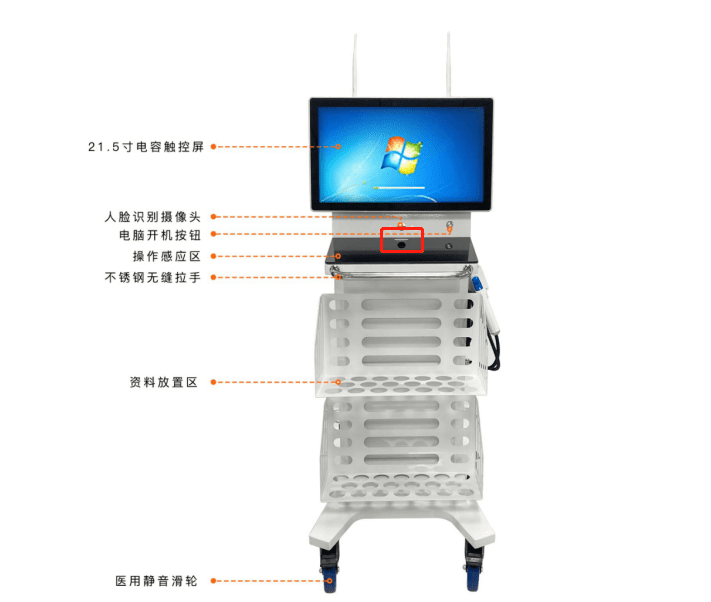

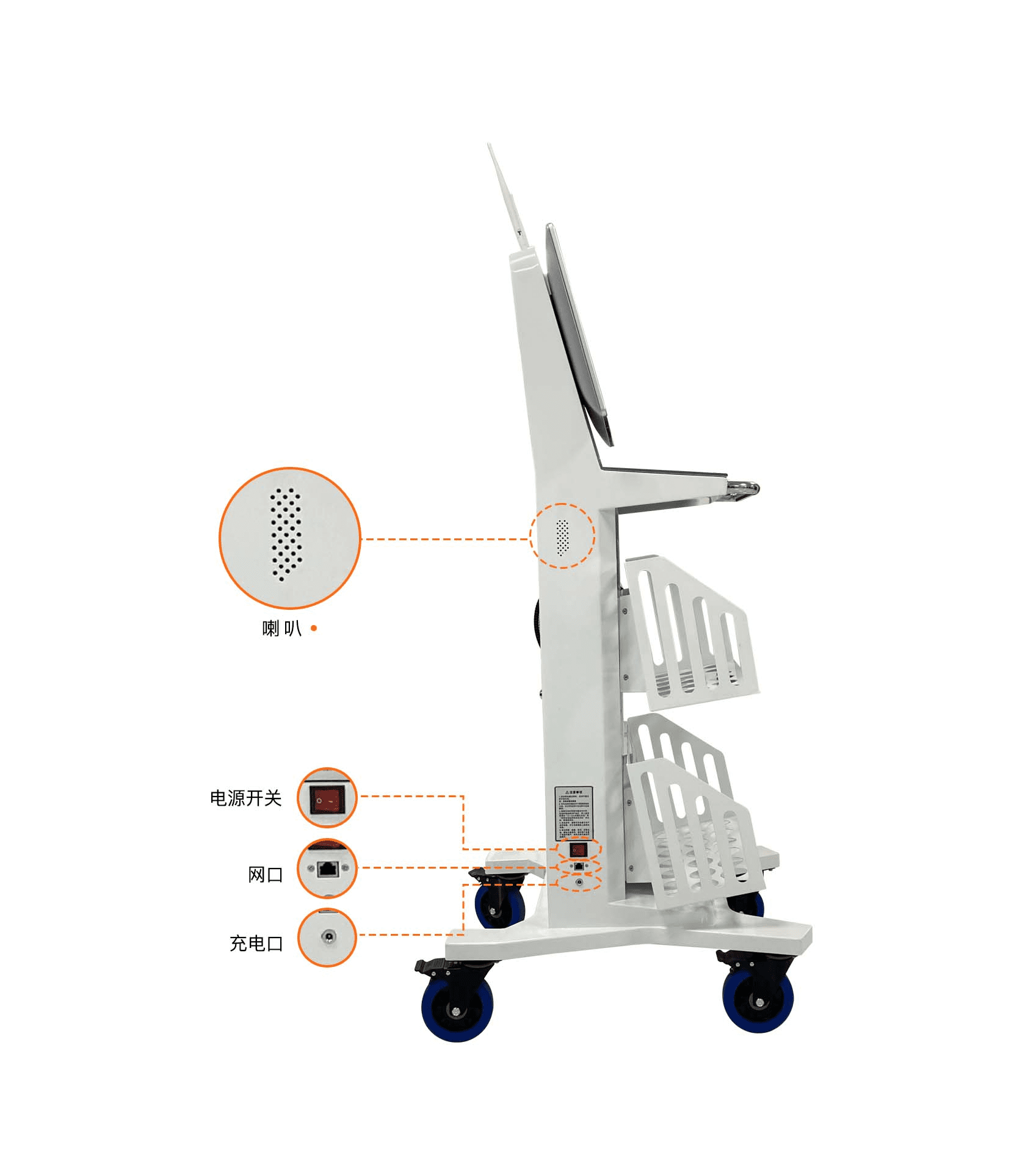

二、产品电气索引图：



二、产品尺寸图:







 二、产品日常维护

5.1使用环境注意事项

1．工作环境温度范围-20℃≤t≤50℃，工作环境湿度范围10％至90％RH；

2．避免在高温、低温等环境下使用；

3．远离墙弱电井，大型变压器环境；

4．环境温度过高或散热条件不好时，应注意不要长时间开屏使用；

5．带屏设备，可将主机设置定时开关机，避免长期开机，显示屏老化。

5.2开关机注意事项

1．开机：确认输入电压是否是220v,在是插上插头，再是计算机开机按钮按一下，开机。

2．关机：首先正确的关闭计算机；在是关闭电源开关。（先关电源，后果严重，会损坏计算机。）

3.开关机时间隔时间要大于1分钟；

5.3清洁注意事项

1．定期清洁维护：显示屏、工控主机、设备外壳长时间暴露在室内环境时间长了，屏幕上，各个模组上会累积较多的灰尘以，这需要定期、及时地清洗以防影响观看效果；

2．如清洁模组表面，请使用软毛刷，轻轻刷拭。禁止使用任何液体物质清洗表面，否则漏电损坏；

5.4设备维护内容

设备不能启动：

1.检查电池是否没电，充电处理；

2.检查电路板上两个指示灯是否都亮，联系公司更换电路板处理；

3.检查电路板保险丝是否完好。

不能读取标签信息：

1.检查数据库连接是否正常，ping服务器ip能否连通，不能通则检查无线网络是否连接正确；

2.打开后门检查模块指示灯是否正常，否则重启模块；

3.手持天线按钮按下后，天线上端指示灯是否正常亮起，否则更换手持天线。

5.5常见故障排查

现象	解决方案	故障原因
开机失败	查看电源是否正确打开。	未打开电源开关
读取标签不全	在软件的设置功能中可调高读写器的功率	读写器工作功率太小
读取到另侧架位标签	在软件的设置功能中可调低读写器的功率	读写器功率开的太大，扫描范围太广
写标签失败	写标签只能单个去写，如果周围有其它标签在读取范围会导致写入失败
点击触摸屏没反应或触控不灵敏	重新启动计算或者插拔触摸屏连接线	触摸屏连接松动
