产品概述

1.1产品简介

智能图书柜，可用于图书馆等场景下图书的借阅、归还等操作。采用超高频/高频RFID射频技术，实现与RFID标签进行快速、批量识别。

智能图书柜，符合ISO18000-6C（EPC C1G2）协议/ISO15693，外型简洁大气，质量稳定、性能可靠，支持多标签读取，可选配人脸识别，一二维码扫描、身份证、读者证等电子取阅使用，大大方便了读者的借阅、归还使用。设备支持网口通信，并可拓展WiFi、4G等多种通讯方式。

1.2工作环境条件

产品适用于室内图书馆、社区文化馆等使用场景，要求环境有网络覆盖，无雨水及扬尘的环境下。

（特殊室外场景，可做防水处理）

1.3安全及防护措施

Ø 设备停用时需切断电源；

Ø 设备需用脚杯固定，禁止倚靠、推拉；

Ø 面板为钢化玻璃材质，禁止重力或尖锐物品撞击。

Ø 除维修人员外，其他人禁止打开顶部维修面板；

Ø 设备保持清洁，良好通风；

技术参数

尺寸：1420*453*2105mm（大约尺寸，详见下面图纸）

柜子结构：整体承载200公斤以上的物品而不变形、损坏；一般每层隔板承重≤40公斤。

工作频率：13.56MHz

通信接口：RJ45;RS232 (WiFi/4G选配)

工控配置：CPU;i5 4210 内存4G 固态硬盘128G

显示器：21.5寸电容触控屏  显示分辨率1920x1080

人脸识别摄像头：高清活体双目高速摄像头

设备材料：碳钢板材质；

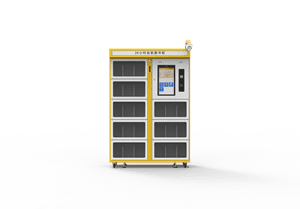

外    观：机身-绿黄色，面框-白色

工作温度：-10°C~+50°C

工作电压：AC220V±10％

整机功率：60W

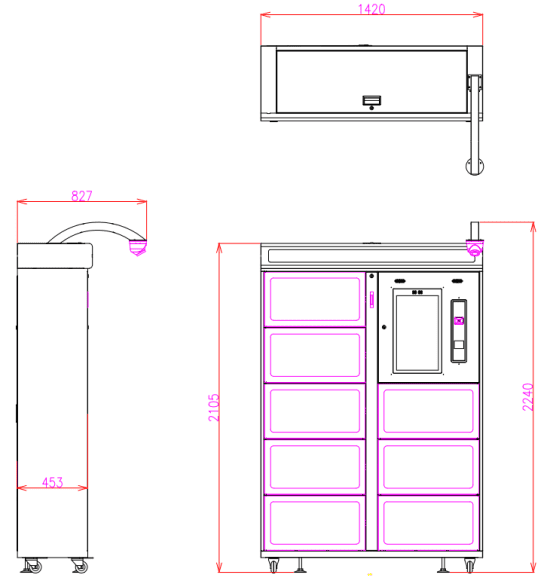

尺寸图



工作原理

3.1工作原理

智能图书柜，当安装有高频RFID标签的图书，放入柜格中（≥40本图书），关门、锁控给到信号，读写器开始工作实时盘点。数据可实时通过网络在后台进行记录。

安装调试

智能图书柜，发货前采用整机测试、分机木箱包装发货的方式。客户现场安装只需要将主机与辅机通讯线、电源线连接即可。

4.1 固定

底部四枚脚杯固定，起到稳固作用（可调节）

结构特征

5.1结构验收

核对各个设备之间的连接是否正常。

Ø 各个部件是否固定牢固；

Ø 是否所有部件都已安装到位；

Ø 各种线缆是否连接牢固并连接正确；；

Ø 设备外观有无硬性损伤；

其他参考安装注意事项

5.2性能验收

主要从以下两个方面检查设备工作是否正常：

Ø 查看设备工作是否正常；

Ø 应用软件各个功能是否符合要求；

Ø 读取测试

5.3软件测试

日常维护及维修

6.1常见故障分析及解决

(请联系客服）

运输贮存

7.1运输及要求

包装方式采用了木架式外包装，带有底座踏板，方便储运，可有效的减少外部撞击力所带来的损坏。

Ø 适合铁路、公路、航空、水运等运输方式；

Ø 需正放、平放、侧放。

Ø 防止雨水浸淋。

7.2储存要求

Ø 储存时要将设备包装好，防止雨水浸淋；

Ø 环境要求阴凉干燥，温度不高于50℃。

装箱清单

售后及联系方式

a) 售后服务

当用户使用本公司智能图书柜时遇到无法解决的问题时，请与本公司的售后部门联系。

在用户与本公司售后部门联系之前，请用户将以下信息记录在手边：

Ø 产品型号及序列号；

Ø 产品故障表象；

Ø 产品故障可能原因
