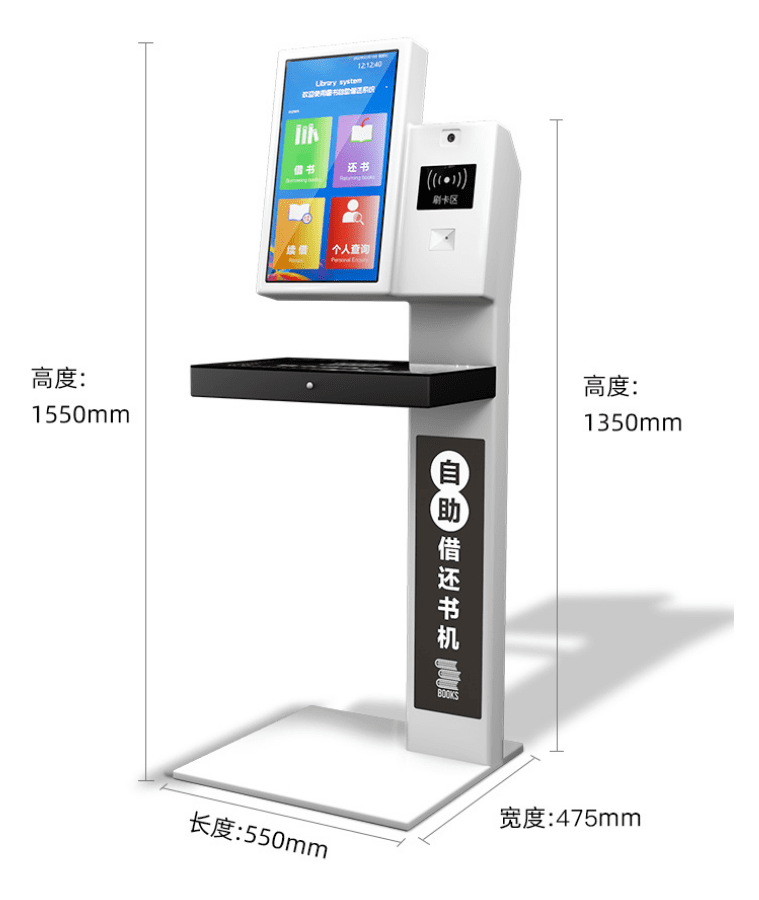

自助借还书机规格书
一、产品说明及用途
自助借还系统设备是自助借还书机一种新型的智能化设备，配备触摸显示屏或简单操作的人机交流界面、图形界面，通过协议或其他网络及专用接口与图书馆自动化系统数据相连接，由读者自行借还馆内书籍资料；帮助图书馆在有限的人力资源条件下，增进图书流通速率、简化借还流程，便利读者快速准确的完成借还，进而提高图书馆从业人员工作效率及服务品质的一种自助设备。
一、设备参数
自助借还书机硬件规格书 | |||||||||||||||||||||||||||||||||||||||||
Windows一体机（选配） | 处理器部分 | CPU | Intel Celeoron,Pentium,core®I3四代处理器 | ||||||||||||||||||||||||||||||||||||||
芯片组 | 基于Intel®Haswell-U/Broadwell-U SOC平台 | ||||||||||||||||||||||||||||||||||||||||
操作系统 | 支持Windows 10,Windows 8,Windows 7, | ||||||||||||||||||||||||||||||||||||||||
存储系统 | 内存 | 标配4G， | |||||||||||||||||||||||||||||||||||||||
硬盘 | 标配128G固态， | ||||||||||||||||||||||||||||||||||||||||
显示功能 | 集成Intel® HD Graphics 4400核心显卡(核心显卡型号视CPU型号而定), 支持DirectX 11.2/12,OpenGL4.3 支持同步/异步显示 1* VGA接口, 最高支持1920X1200@60HZ 1* HDMI接口, 最高支持3200X2000@60HZ 1* Embedded DisplayPort接口(可选,与LVDS接口为二选一) 1*支持双通道24Bit LVDS接口,LVDS屏电压可支持12V输出,默认为3.3V. Note: 使用LVDS之前,请先了解其要求的工作电压后再进行设置 | ||||||||||||||||||||||||||||||||||||||||
网络功能 | 2* Intel WGI211AT千兆网卡(LAN2和USB1二选一,可选做一个网卡) 支持网络唤醒、PXE功能。 | ||||||||||||||||||||||||||||||||||||||||
音频功能 | 集成ALC662 6声道高保真音频控制器,支持MIC、Line_out、功放 功放支持2Ω/5W双声道 | ||||||||||||||||||||||||||||||||||||||||
扩展总线 | 1* Mini-PCIE插槽,支持WIFI模块 1* MSATA插槽,支持Intel协议的SSD固态硬盘,传输速度可达6Gbps Note: MINIPE1若需要支持4G模块,则需要调整相关硬件设置,且会导致F_USB2只 支持1个USB | ||||||||||||||||||||||||||||||||||||||||
背板I/O接口 | 1* HDMI显示接口 1* VGA显示接口(可选做为DB9 标准串行接口,视主板具体型号而定是否) 2* RJ-45 千兆网络接口(LAN2和USB1二选一,视主板具体型号而定是否) 2* USB 3.0接口 1* Line out接口(绿色) 1* MIC接口(红色) 1* 12V DC JACK电源输入接口 | ||||||||||||||||||||||||||||||||||||||||
内置接口 | 1* JVGA1接口1*12Pin(与DB15相同信号) 1* J_HDMI接口 2*8pin(与背板IO接口HDMI同信号) 1*支持双通道24bit(双8)LVDS接口 2*15pin(可选,与EDP接口为二选一) 1*Embedded DisplayPort接口 2*15pin (可选,与LVDS接口为二选一) 1* LVDS背光供电接口 1*6pin 1* 前置音频接口 2*5pin 1* 前置功放接口 1*4Pin 6* USB 2.0接口 2*5Pin(其中F_USB3和USB1二选一), 6* RS232串口(可选为2个或6个串口),其中第3个串行接口支持RS485/RS422 1* LPT打印口 2*13pin 1* PS/2键盘鼠标接口 1*6Pin 1* 硬盘供电接口 1*4pin 1* SIM卡座 1* 前面板功能按钮和指示灯接口 2*5pin 1* 4pin ATX电源接口(可做12V输入输出电源接口) 1* 2pin 12V DC电源输入接口(可做12V输入输出电源接口) | ||||||||||||||||||||||||||||||||||||||||
GPIO功能 | 支持4路输入输出GPIO功能 | ||||||||||||||||||||||||||||||||||||||||
散热系统 | 1*4pin CPU智能风扇, 1* 3pin系统风扇接口 | ||||||||||||||||||||||||||||||||||||||||
BIOS | AMI 64Mb Flash ROM | ||||||||||||||||||||||||||||||||||||||||
Watchdog功能 | 支持硬件复位功能(256级，0~255秒) | ||||||||||||||||||||||||||||||||||||||||
电源特性 | 采用DC 12V电源供电 | ||||||||||||||||||||||||||||||||||||||||
外框 | 采用一体成形铝型材边框和钣金 | ||||||||||||||||||||||||||||||||||||||||
触控一体机 | 屏幕尺寸：21.5寸，十点电容触摸屏，耐久性：承受超过60,000,000次以上的单点触摸，响应速度：＜2ms，定位精度:9%以上触摸区域为±3mm,最小触摸体：≥1mm任何人体的电流感应物体，扫描速率：60scans/s，触摸分辨率：32767×32767，透光率：＞91%，3mm全钢化高莫式7级防爆玻璃。 显示屏：分辨率：1920×1080，显示比列：16:9，背光类型：LED液晶显示，可视角度：85/85/80/80，色彩深度：16.7M，亮度：250cd/m²，响应时间：≤5ms，驱动板，端口：1×电源 1×VGA,1×HDMI | ||||||||||||||||||||||||||||||||||||||||
人脸识别摄像头 |
| ||||||||||||||||||||||||||||||||||||||||
图书标签读写器 | 工作频率为13.56Mhz； Ø 支持ISO15693和ISO18000-3标准； Ø 输出功率为1.5W； Ø 产品稳定，读卡速度快，高达50张/秒； Ø 通讯接口为RS232 | ||||||||||||||||||||||||||||||||||||||||
读者证读卡器 | 工作频率：13.56Mhz； 支持协议：ISO15693、14443A； 识别距离：0~15cm左右； 通信接口：USB； 供电5V DC; | ||||||||||||||||||||||||||||||||||||||||
一维二维码扫描器（选配） | 5V，usb，光源 5600K LEDs（照明illumination），图像传感器 640pixels（H）*480 pixels（V），处理器 ARM32-bit，解析度 ≥4mil/0.1mm@PCS90%，解码景深 0-15CM，读取角度 Roll：0-360°、Pitch：±65°or，环境光抗度 100000Lux | ||||||||||||||||||||||||||||||||||||||||
机柜 | 钣金喷漆工艺，5mm钢化玻璃，丝印 | ||||||||||||||||||||||||||||||||||||||||
整机接口 | 电源带开关接口1个，开关按钮1个、wifi天线接口1个，USB口1个，网络接口1个 | ||||||||||||||||||||||||||||||||||||||||
开关电源 | 12V开关电源，3C认证 | ||||||||||||||||||||||||||||||||||||||||
